AULA 22, 26/11/2015

AutoCAD

AULA 19, 17/11/20015

AutoCAD - SLICE


1.

BOX > 0,0 > 10,10,10
criou-se um cubo com 10 mm de aresta, por indicação dos pontos coordenadas
-VP > -1, 1.5, 1

OSNAP > 3D Object Snap > 3D Object Snap On

2.

LINE > desenhar diagonais das faces do cubo

3.

activar snap MIDPOINT

LINE > desenhar rectângulo picando com vértices nos pontos médios das diagonais
PROP > selecionar linhas desenhadas > alterar a cor
para nãoo criar confusão com o resto do desenho

4.

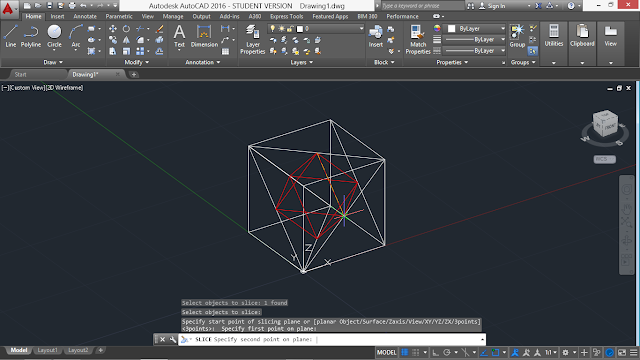

LINE > ligar vértices do rectângulo ao ponto médio da face superior e ponto médio da face inferior da box
alterar também a cor destas novas linhas

5.

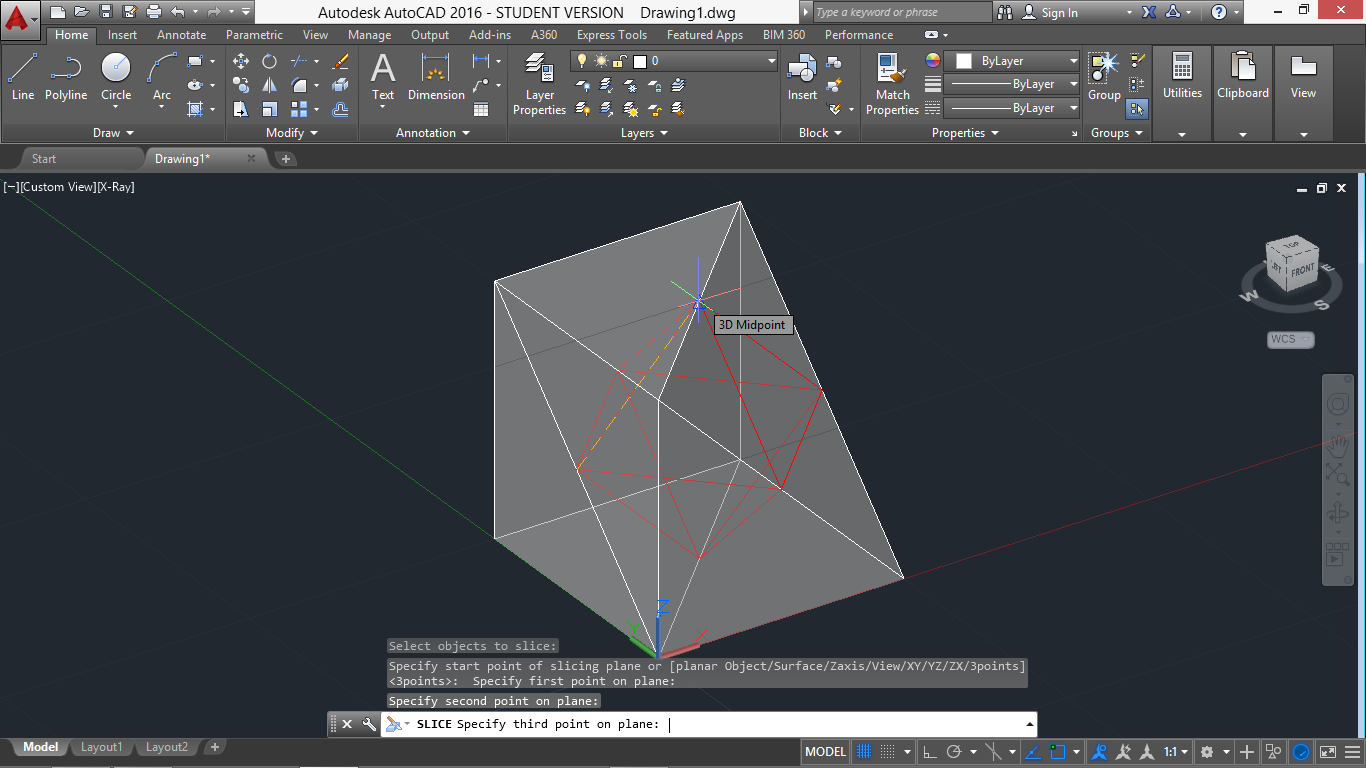

SLICE > 3P > picar 3 vértices de uma face da forma que se criou no interior da box > Both
cortou-se a box em duas partes tomando como referência a face picada

ERASE > selecionar parte cortada da box

6.

VISUALSTYLES > X-ray
permite ter uma noção das faces/ volume, mas manter a visibilidade das linhas de contorno para saber que pontos se picam

SLICE > 3P > picar 3 vértices de uma face da forma que se criou no interior da box > picar ponto do lado a manter

7.

Repetir o processo para todas as faces

8.

ERASE > selecionar todas as linhas que já nao são necessárias

9.

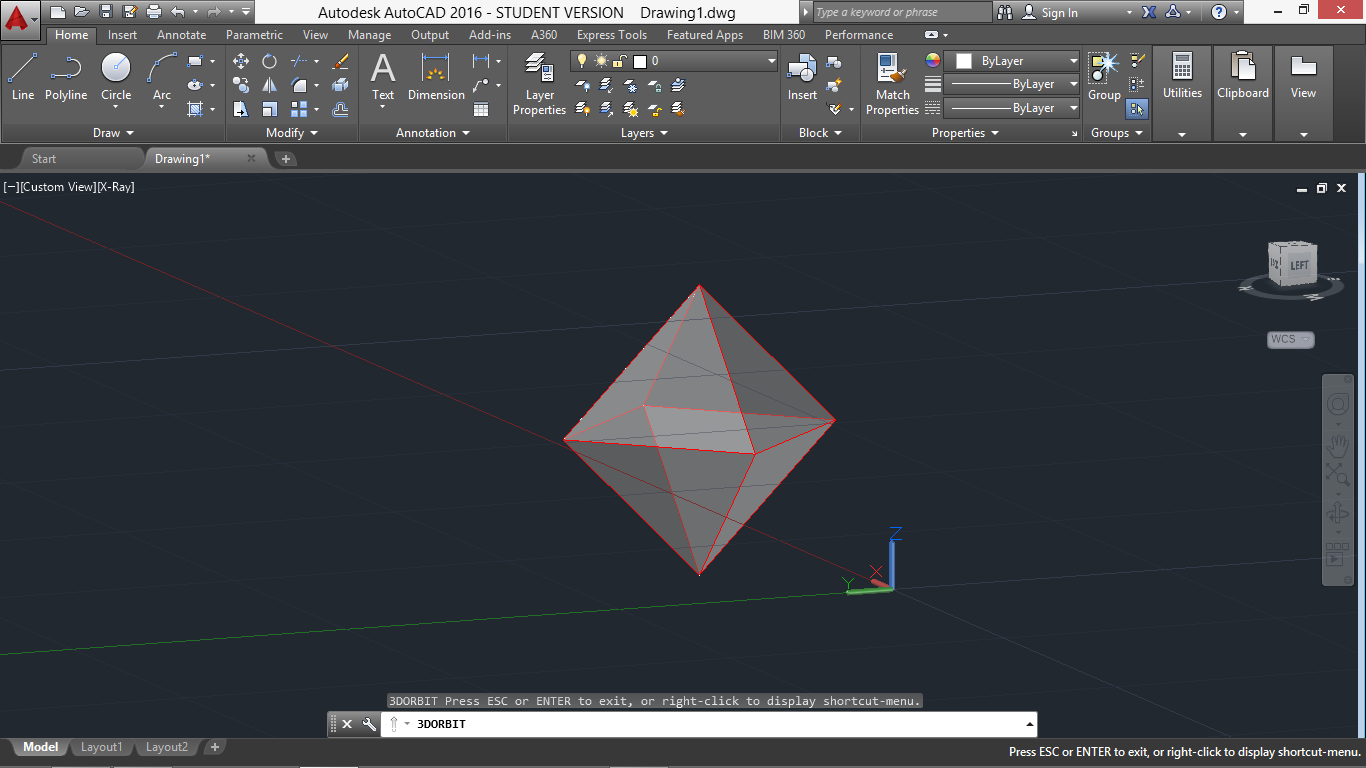

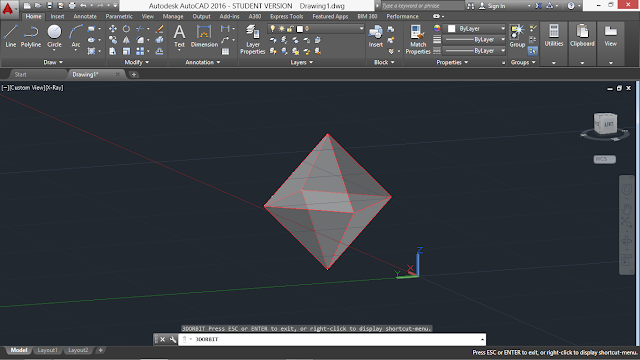

3D ORBIT
para se confirmar o volume resultante e compreender o objecto no espaço
